Cum să înlocuiești cutia de control (9)
Problema
Cum să înlocuiești cutia de control
Se aplică
- hotă de bucătărie
Soluție
Consultați întotdeauna informațiile de siguranță din manualul de utilizare al produsului înainte de orice operațiune de reparație sau întreținere. https://www.electrolux.com/support/user-manuals/
ATENȚIE! RISC DE ELECTROCUTARE
Înainte de orice operațiune de reparație sau întreținere, dezactivați aparatul și deconectați ștecherul din priză.
ATENȚIE! RISC DE ACCIDENTARE
Întotdeauna fiți atenți când mutați electrocasnicele. Pentru electrocasnicele grele este cel mai sigur ca două persoane să le mute. Folosiți întotdeauna mănuși de protecție și încălțăminte de securitate. Purtati mereu mănuși de protecție pentru a evita tăieturile de la marginile ascuțite.
ATENȚIE! RISC DE LEZARE A OCHILOR
Purtați ochelari de protecție dacă efectuați lucrări de întreținere sau reparații care implică arcuri.
ATENȚIE! PERICOL DE SUFFOCARE
Piese mici, nu sunt pentru copiii sub 3 ani. Păstrați toate piesele mici și ambalajele departe de copii.
Doar adulții ar trebui să folosească sau să instaleze produsul.
Asigurați-vă că utilizați produsul doar pentru scopul său destinat și verificați că este o piesă compatibilă pentru produsul intenționat.
Nu utilizați sau instalați produsul dacă este deteriorat.
Vă rugăm să rețineți că autorepararea sau repararea de către persoane neautorizate poate avea consecințe asupra siguranței dacă nu este efectuată corespunzător și ar putea anula garanția. Este esențial să dețineți cunoștințele necesare.
Cum să înlocuiești cutia de control

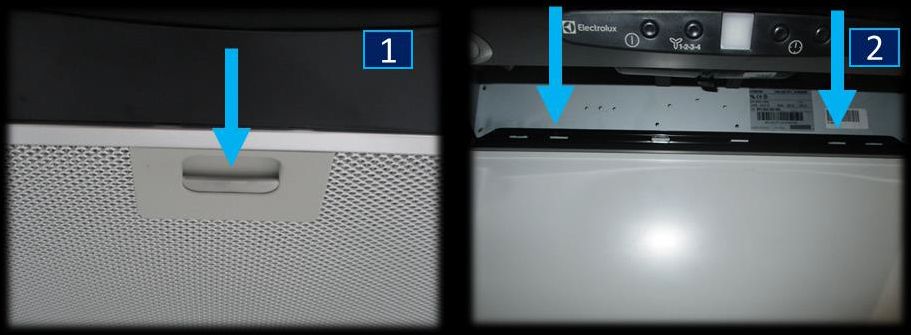

1. Îndepărtați filtrul
Trageți în jos clapeta din structura mânerului pentru a desprinde filtrul.

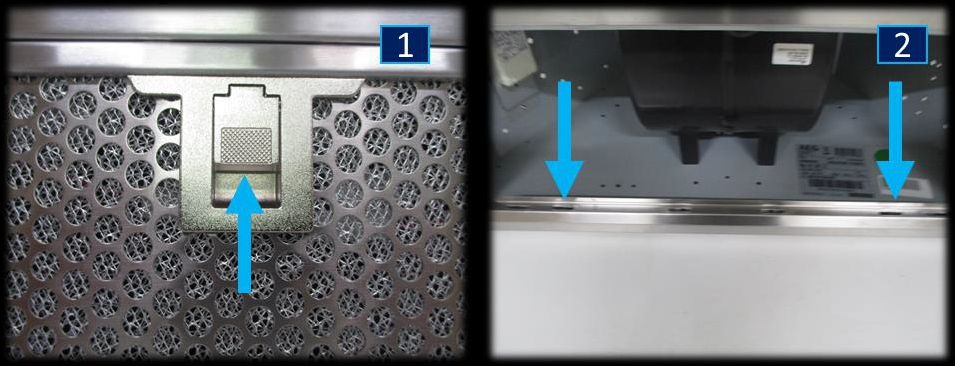

Filtru alternativ: Trageți zăvorul din structura mânerului înapoi pentru a desprinde filtrul

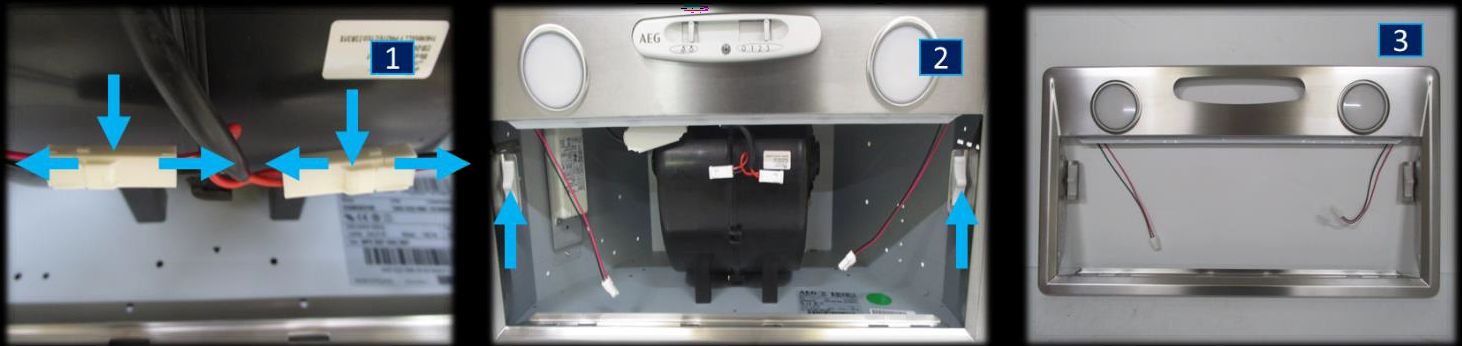

2. Îndepărtați cadru metalic
Deconectați conectorii Lămpii și trageți în direcții opuse.
Împingeți cele 2* Opritoare înainte pentru a desprinde cadru
Cutie de control pentru cursor

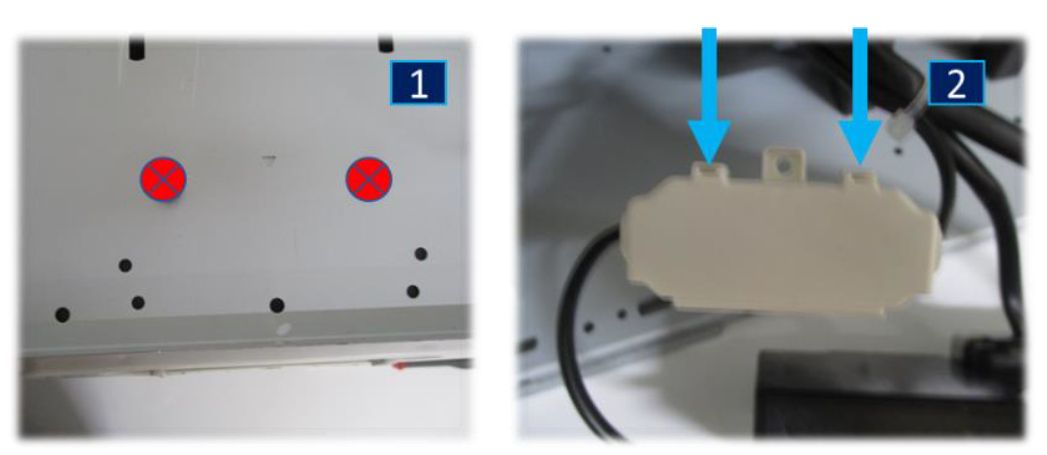

Destrămați 2 șuruburi care fixează cutia de control de corpul capotei.
Decuplează pentru a scoate driverul LED.

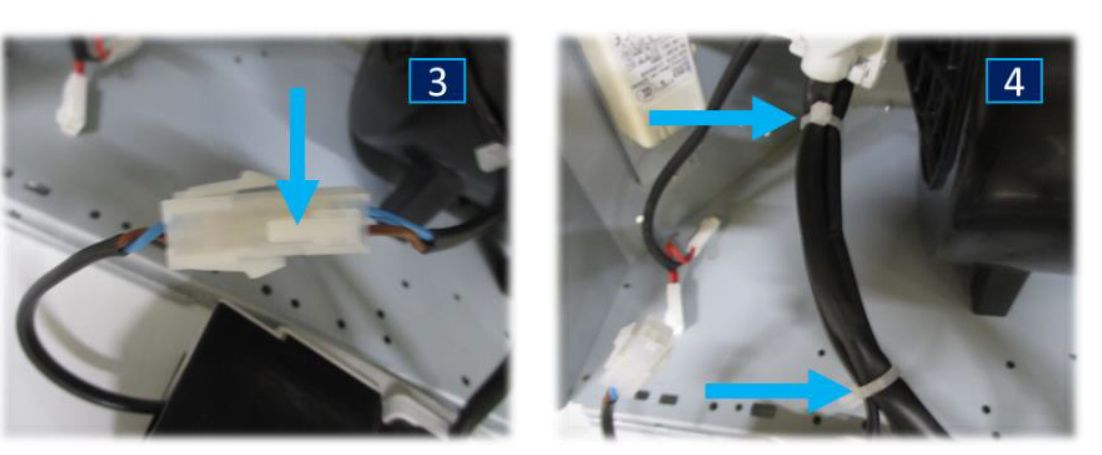

Disconnect the control box from the led driver
Cut 2 cable ties.

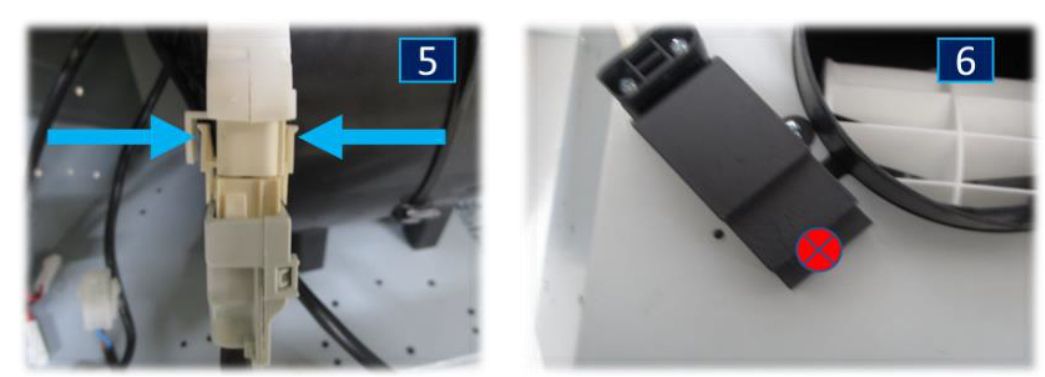

Disconnect the control box from the fan

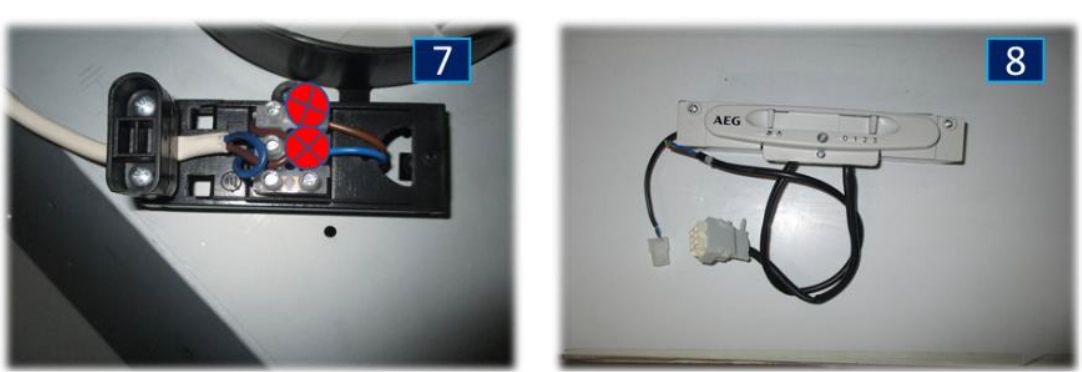

Unfasten 1 screw that secure the Power Connection Box Cover
Destrămați 2 șuruburi care fixează cablurile.
Trageți cablurile din interiorul capotei și extrageți cutia de control.
Electronic control box
Disconnect the power supply
Remove the filter and metal frame (step 1 and 2)

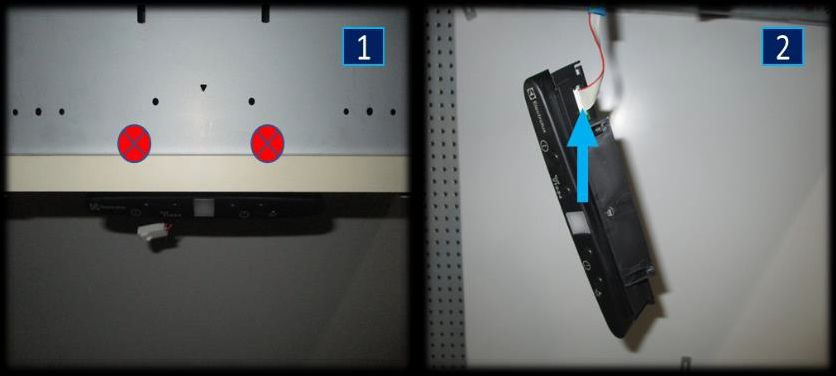

Unfasten 2 screws that secure the control box to the hood body.
Pull out the flat cable junction.
