Cum să înlocuiești cutia de control (8)

Problema

Cum să înlocuiești cutia de control

Se aplică

• hotă de bucătărie

Soluție

Consultați întotdeauna informațiile de siguranță din manualul de utilizare al produsului înainte de orice operațiune de reparație sau întreținere. https://www.electrolux.com/support/user-manuals/

ATENȚIE! PERICOL DE ELECTROCUTARE

Înainte de orice operațiune de reparație sau întreținere, dezactivați aparatul și deconectați ștecherul din priză.

ATENȚIE! RISC DE ACCIDENTARE

Întotdeauna fiți precauți când mutați electrocasnice. Pentru electrocasnicele grele este cel mai sigur ca două persoane să le mute. Folosiți întotdeauna mănuși de protecție și încălțăminte de securitate. Purtati mereu mănuși de protecție pentru a evita tăieturile de la marginile ascuțite.

ATENȚIE! RISC DE LEZIUNI OCULARE

Purtați ochelari de protecție dacă efectuați lucrări de întreținere sau reparații care implică arcuri.

ATENȚIE! PERICOL DE SUFFOCARE

Piese mici, nu sunt pentru copiii sub 3 ani. Păstrați toate piesele mici și ambalajele departe de copii.

Doar adulții ar trebui să folosească sau să instaleze produsul.

Asigurați-vă că utilizați produsul doar pentru scopul său desemnat și verificați că este o piesă compatibilă pentru produsul intenționat.

Nu utilizați sau instalați produsul dacă este deteriorat.

Vă rugăm să rețineți că reparațiile efectuate de dumneavoastră sau de către persoane neautorizate pot avea consecințe asupra siguranței dacă nu sunt efectuate corespunzător și ar putea anula garanția. Este esențial să dețineți cunoștințele necesare.

Cum să înlocuiești panoul de control

Deconectați sursa de alimentare!

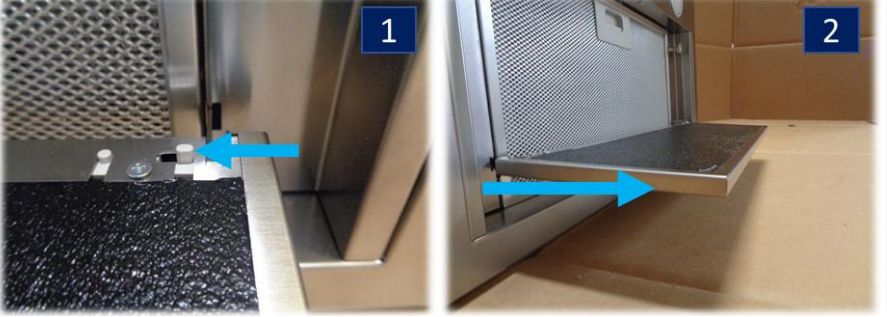

1. Demontați panoul inferior. Glisați spre stânga pentru a desprinde panoul inferior.

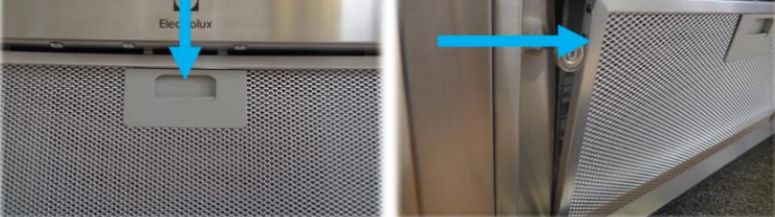

2. Îndepărtați filtrul. Glisați zăvorul din structura mânerului înapoi pentru a desprinde filtrul.

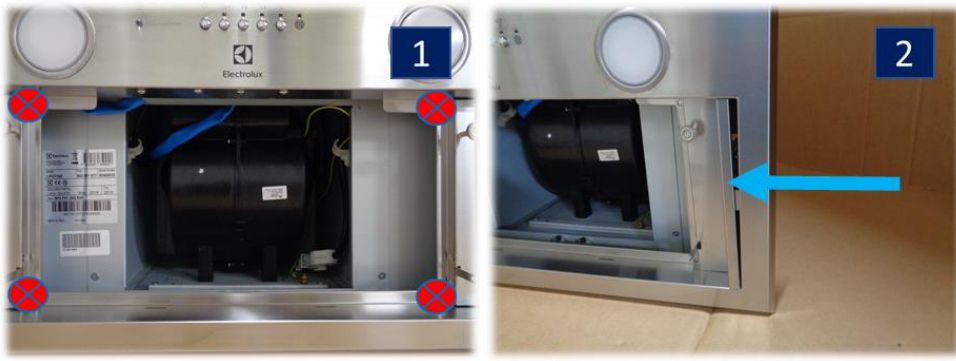

3. Demontați suportul panoului inferior. Desfaceți cele 4 șuruburi.

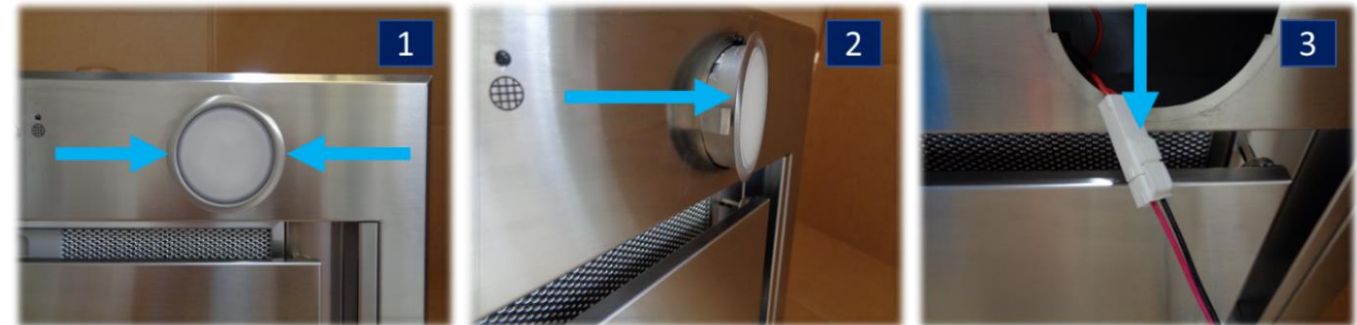

4. Demontați lămpile. Apăsați succesiv pe ambele părți pentru a desprinde lampa. Extrageți lampa. Deconectați conectorul lămpii.

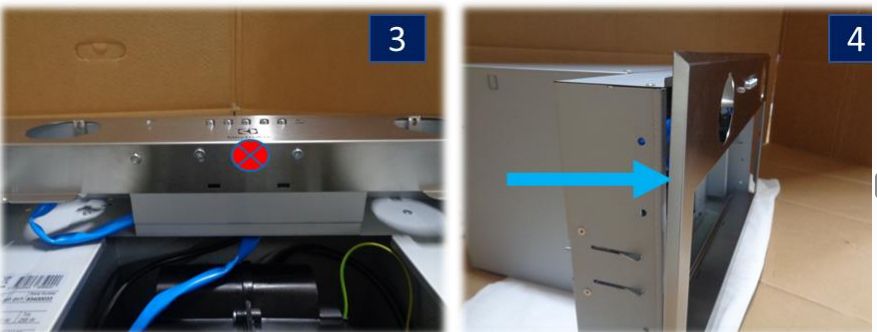

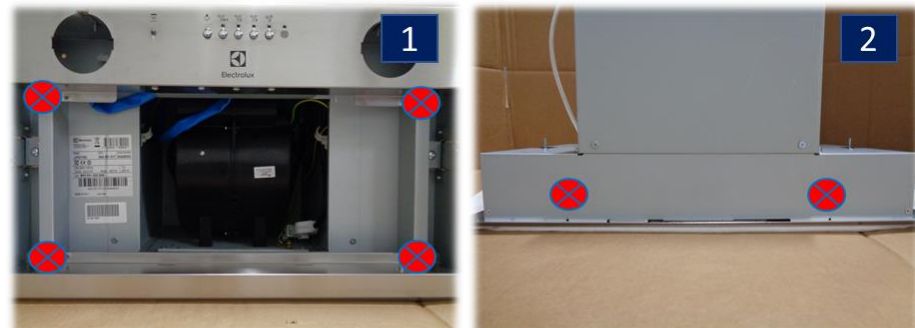

5. Demontați cadru. Desfaceți 4 șuruburi Desfaceți 2 șuruburi care fixează cadru de capotă.

Destrămați 1 șurub care fixează Cadru de capotă

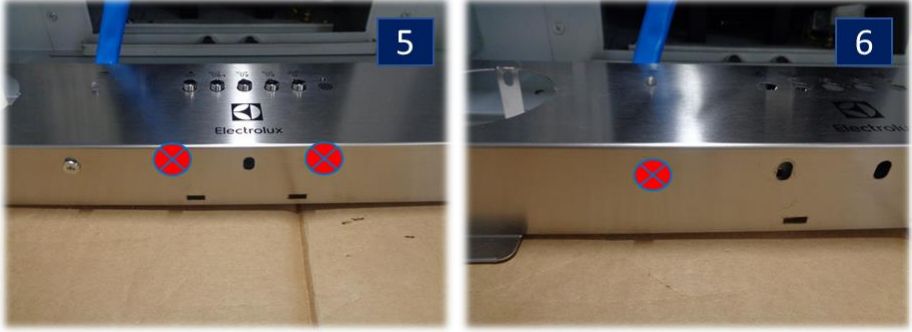

Destrămați 2 șuruburi care fixează suportul panoului de control de cadru.
Destrămați 1 șurub care fixează suportul capotei la ansamblul plitei de cadru.

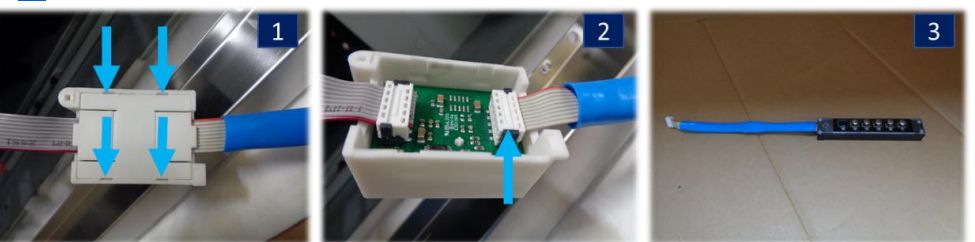

6. Asamblarea panoului de control. Desprindeți capacul plitei de sub capotă. Deconectați cablul de bus al cutiei de control.
